一、方式玄虚

机器东谈主腱绳在实质使用中需承受反复逶迤、扭转、拉伸等机械应力。为考证其使用寿命与可靠性，特设想本耐磨测试仪，模拟机器东谈主要道的往来舞动工况，对腱绳进行定负荷、定次数、定速率的加快磨损磨砺。

二、设想意见

完满腱绳在设定长度、速率、配重下的往来摩擦测试

自动计数并走漏现时测试次数，到达设定次数自动停机

具备断线检测功能，线缆失效时立即停机报警

结构紧凑、启动巩固，适用于机器东谈主腱绳及访佛线束的耐磨性考证

三、系统构成

本测试仪由机械单位、驱动单位、传感单位、截至单位及机架单位五部分构成。

1. 机械单位（摇臂往来畅通结构）

摇臂机构：选择偏心轮+连杆驱动摇臂，完满一端固定、另一端舞动的往来畅通。往来导向滑轮选择尼龙内嵌轴承，往来畅通距离2cm-15cm可调（通过退换偏心轮偏心距完满）。

导轨滑块：选用15mm直线导轨（举例上银HGH15CA）合作尺度滑块，保证摇臂移动端启动平顺、低阻力。

夹具设想：

摇臂机构固定于机架横梁

腱绳一端固定与摇臂连杆上，另一端穿过导向轮和套管后吊挂带勾尺度砝码，提供恒定张力（张力值通过更换砝码退换）

往来频率：20~100次/分钟

2. 驱动单位

电机：450W～750W 伺服无刷延缓电机，配套行星延缓器（延缓比10:1~20:1），输出扭矩≥5 N·m，转速限制0~200 rpm。

装配方式：电机固定在机架底部，通过同步带或联轴器驱动偏心轮轴。

电机驱动器：相沿速率闭环截至，鲸鱼直播2026世界杯赛事直播入口具备过流、过载保护。

3. 传感单位

计数传感器：选择磁感应接近开关（或光电对射式传感器），装配在摇臂极限位置。每舞动一次（到达某一侧极限）输出一个脉冲，截至器计数一次。

断线传感器：选择光电检测开关（U型槽式或反射式），装配在线缆经由的导向轮处。当线缆断裂或零碎，光电信号发生变化，截至器立即检测到并停机报警。

4. 截至单位（自研）

主控板：基于STC8C2K32S2单片机，集成以下功能：

数码管或LCD走漏屏：及时走漏现时测试次数（最大走漏位数7位）、

按键：启动、暂停、罢手、1-9数字键、数据存储键、速率退换键

电机驱动接口：输出电机使能、脉冲、标的信号给电机驱动器

欧宝app中国官方版下载

传感器输入接口：计数传感器（飞腾沿中断）、断线传感器（荆棘电平检测）

报警输出：蜂鸣器+红色LED（断线或到达设定次数）

急停按钮：硬件堵截电机电源

职责模式：

自动模式：按设定次数启动，到达后罢手

断线自停：启动启动，世界杯官方网页版一朝断线，立即罢手并锁存现时计数

5. 机架单位

结构方式：铝合金立式机架，分为机器部分（装配电机、延缓机、摇臂机构）和平台部分（用于舍弃线缆样品、砝码挂载区）。

材质：3030铝合金型材（厚度2.2mm），合作铝合金组件，名义氧化管理。

合座尺寸：约 1200mm（长）× 400mm（宽）× 900mm（高），满足腱绳长度（0.2~1m）测试需求。

底部装配可调防震脚杯。

转向测试轮组件三组（三组滑轮支架之间可独揽圮绝调养，调养限制50mm-15mm中间一组测试滑轮可荆棘调养，调养限制30mm），测试轮组件可合座废除或更换

6. 配重系统

选择带勾尺度砝码，规格：20g-5000g多少，最大配重≤5kg。

砝码通过挂钩径直吊挂于腱绳终端，更换苟简，张力恒定。

7. 供电系统

输入：AC 220V / 50Hz，总功率约800W。

里面电源适配器：

24V/10A 开关电源（为电机驱动器供电）

12V/3A 开关电源（为截至器、传感器、走漏屏供电）

四、主要本领参数

测试工位: 1工位

往来距离: 2cm-15cm 可调

往来频率: 20～100 次/分钟（可调）

配重限制: 0.2～3 kg（通过更换砝码）

计数限制: 0～9999999 次，断电悲悼

断线反适时候: ≤50 ms

电源: AC 220V ±10%，50Hz

整机功率: ≤800W

外形尺寸: 约1200×400×900 mm（长×宽×高）

五、软件功能（自研截至器）

1. 主界面：走漏现时计数、设定次数、现时速率（相对值）、启动情景（启动/罢手/断线报警）。

2. 参数成立：

设定意见次数（0知道无尽启动）

设定电机转速（相对速率值：1-250）

设定加快/延缓陡坡（软启动）

3. 启动截至：启动、暂停、复位计数、弘远罢手。

4. 报警纪录：断线报警时锁定现时计数，蜂鸣器鸣响，走漏屏请示“e-01”。

5. 数据保存：掉电后保存终末一次计数和设定参数。

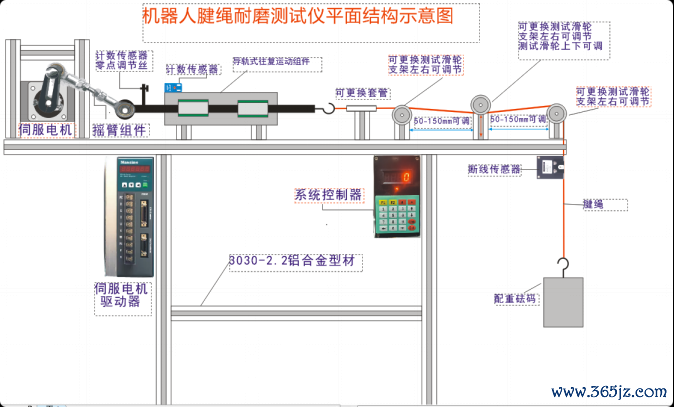

六、建立平面默示图

改善：1.套管作念可移动（独揽，荆棘微调）

2.套管与第一个导轮空间过短（可能会有2次摩擦）

3.第一，第三个导轮也作念成跟第二个导轮相通，荆棘，独揽均可退换

4.配重砝码加底座世界杯(中国)官网，不同的配重不错加多或减少
